Supports système de pivotement du playfield

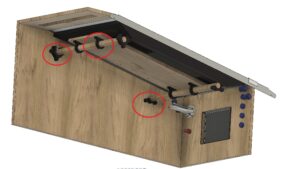

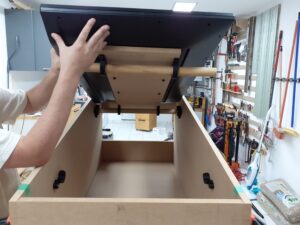

Ci-joint 3 fichiers pour des supports fixes et mobiles permettant de pivoter le playfield en toute sécurité (les supports arrières fixes étant plus profond).

Convient pour barre de diamètre 30mm. Fixation avec vis à vois tête bombée 3.5x20.

Une technique toute simple pour aligner le playfield à la caisse sans aucune mesure (attention l'écran suivra le profil de la caisse et non parallèle au sol!!) et nécessite de pouvoir démonter le dessous du pincab (cas d'un montage par vis/tasseau ou tourillon, lamello, domino

- repérez avec une marque l'extrémité de votre lockbar (ici du scotch vert)

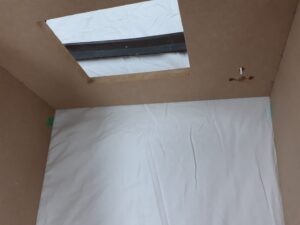

- Mettre un drap (ou 2!) sur la table d'opération

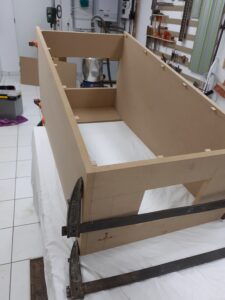

- positionnez la caisse retournée en vaillant à bien faire dépasser l'arrière hors de la table. La caisse est alors alignée avec la table. Mettre de serre-joint au cas où!!

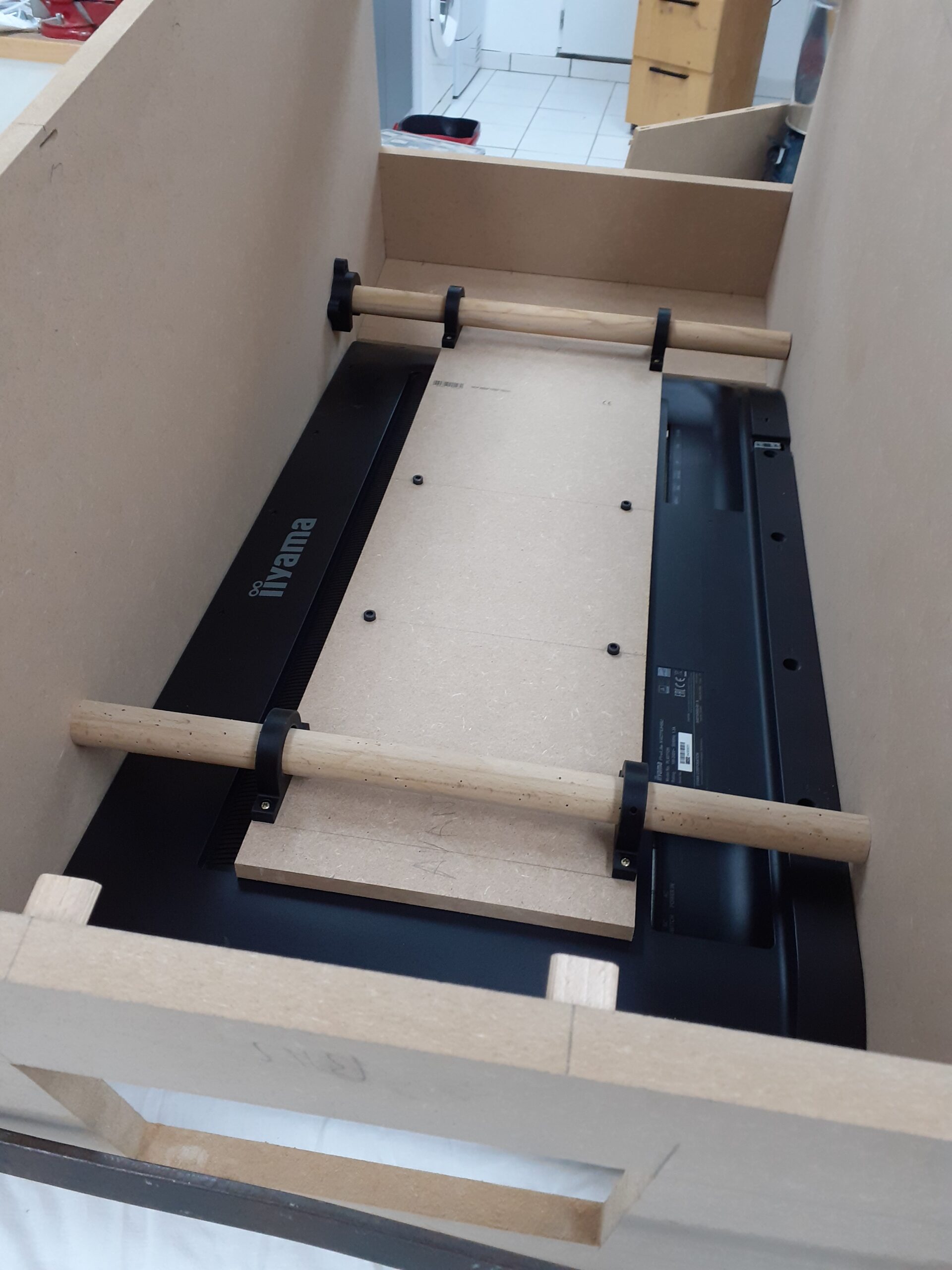

- positionnez la TV en tenant compte de la marque de la lockbar (attention aussi au sens de la TV! le dessous de la TV est à gauche en position normale donc... 😉 ). Vous pouvez décaler la TV du sol avec des petites cales pour éviter que l'écran ne touche la vitre.
- vous n'avez plus qu'à poser vos supports fixes de caisse sur les barres et visser!

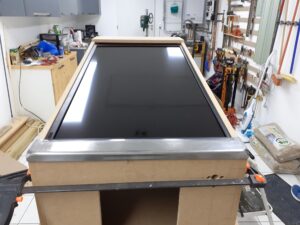

- Une fois tout remonté ça tombe pile poile (enfin suffisamment bien pour moi ^^ )
