Wip – Pincab Aerosmith – Franck H.

Wip – Pincab Aerosmith – Franck H.

franck hollinger 16 avril 2020
Print Friendly, PDF & Email

Après des 12aines d’heure de lecture, visionage de vidéo etc …
En décembre 2018 je me décide et le lance dans l’aventure !

Mon etant de faire une machine qui me coûte moins de 1000€
Je passe pas mal de temp a chercher du matos d’occase.

Liste (prix aprox)

235€ Pinball Bally 1981
258€ Carte mere +CPU I5+4Gb RAM+ GPU 4Gb
55€ SSD 256 Gigas
100€ TV 39″
0€ backglass TV 32″ (j’avais ca a la maison)
54€ Deux KL25Z (au cas où ! et heureusement parceque j’en ais grillé une !)
48€ 6 boutons, cables, 4 base de pied, 2 switch bally, 2 grilles HP, conexions divers
5.50€ 2 solenoides (erreure , trop petit !)
11€ 4 ventilateurs
1.50€ interrupteurr avec fusible
1.80€ bouton launcher
2.50€ moteur shacker 12v (trop petit)
2.25€ regulateurr de vitesse
2.50€ cerrure
12€ 4 modules de relès 4 canaux
0€ Ecran 19″ para DMD (recup)
19€ Alim. 24v 15A
56€ 8x contacteurs chinois 24v AC
20€ 2x contacteurs Siemens Sirius 24v DC (inutiles !)
8€ Leds divers
16.75€ potenciometre
30€ Alim. PC 80+ bronze
5€ spray Noir
5€ Divers
10€ Kit son 2.1 (occase)
16.55€ composant electronique
25€ Knocker complet
35€ Impression Viniles
12.40€ Divers
6.20€ Cables Dupont
10.40€ Multiprise 16A
7.00€ Adaptateur DisplayPort a DVI
11.00€ Cable 3m DisplayPort – HDMI

Total 1080.00€



Adquisition du meuble d’occase:
Fireball II de Bally année 1981 , Dans un etat moyen on va dire …

Il y a du boulot , mais cela ne me fait pas peur … Mon objectif esthetique general du meuble etant Aerosmith de Stern , les pattes finiront de couleur noir.

l’idée c’est donc d’en arrivé lá (á peut près 😉 ) :

Le Bally n’a pas du tout les memes proportions déjà donc ca change pas mal. Et , le design original est introuvable sur le net !

… Alors je m’y attaque :

Voilá ce que ca donne après 20 à 25 heures de boulot:

L’idée y est !je trouve que le résultat est largement satisfaisant même si c’est une interpretation et non une copie conforme.
Voyez vous même 😉

Un petit peu de démontage

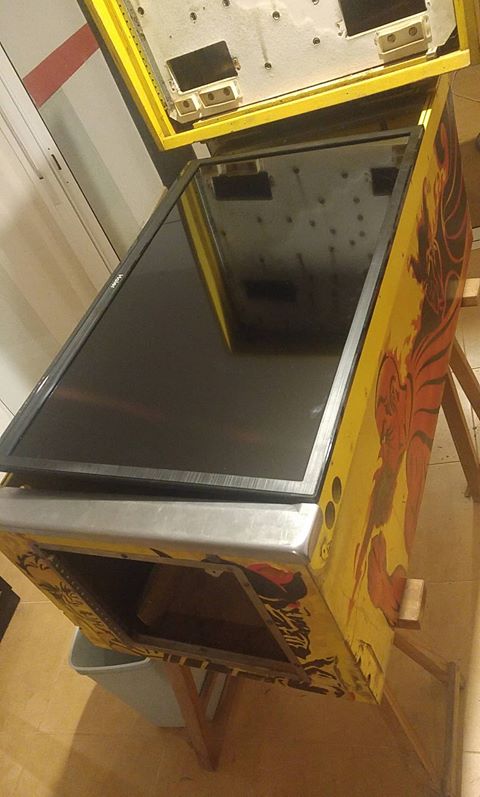

Presentation du 39 pouces FullHD pour avoir une idée des decoupes à réaliser dans le caisson

Encastrage du playfield 39 et du backglass 32 pouce dans le fronton

Projet de la board dmd+HP

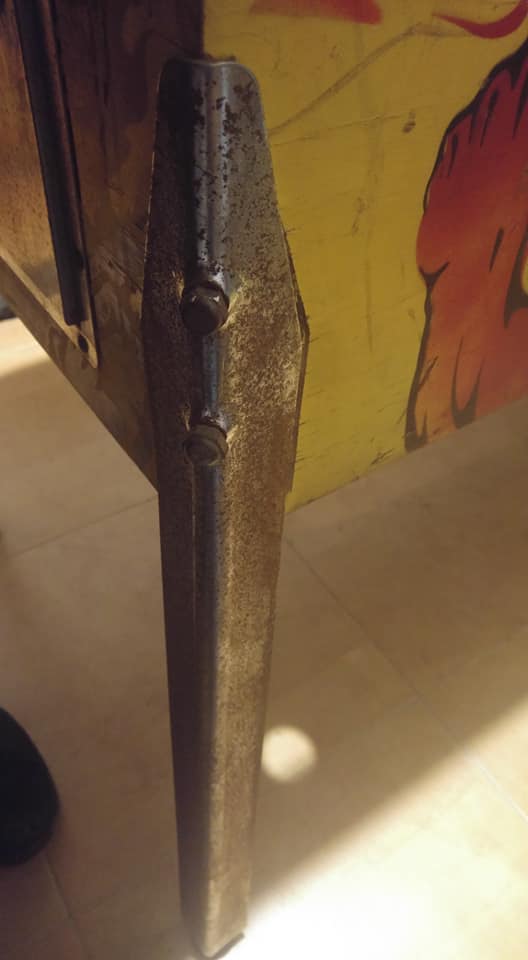

Peinture des pattes, en voulant m’approcher de style Stern, noir granuleux

emplacement du “DMD”

montage PC

Déplacement du tire-bille qui tapait dans la télé ou l’arriere des boutons… Faut y penser !

Les stickers de la déco sont arrivé !!!

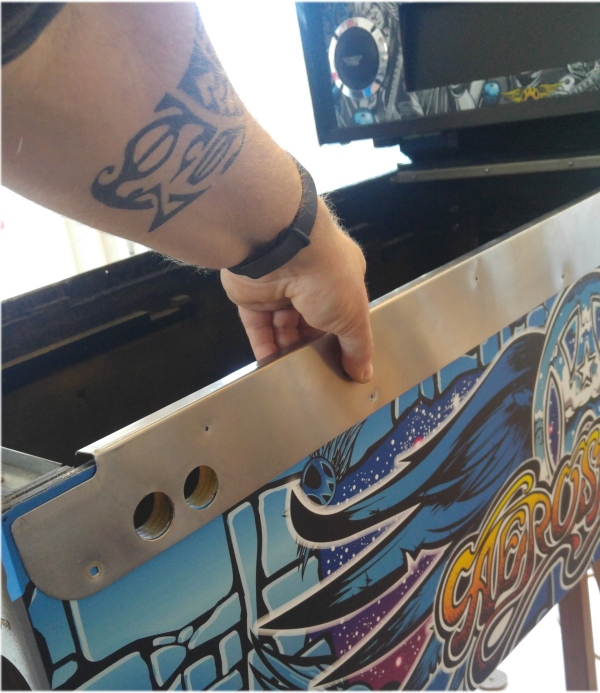

Processus de métamorphose …

J’ai touvé des porte-clées Aerosmith pas chers , un coup de Dremel pour virer la fixation et je colle ca sur les grilles de HP.

Mes heures devant l’écran à faire mon Artwort ont porté leur fuits
Je suis vraiment content du resultat!

Et c’est lá qu’on rigole !

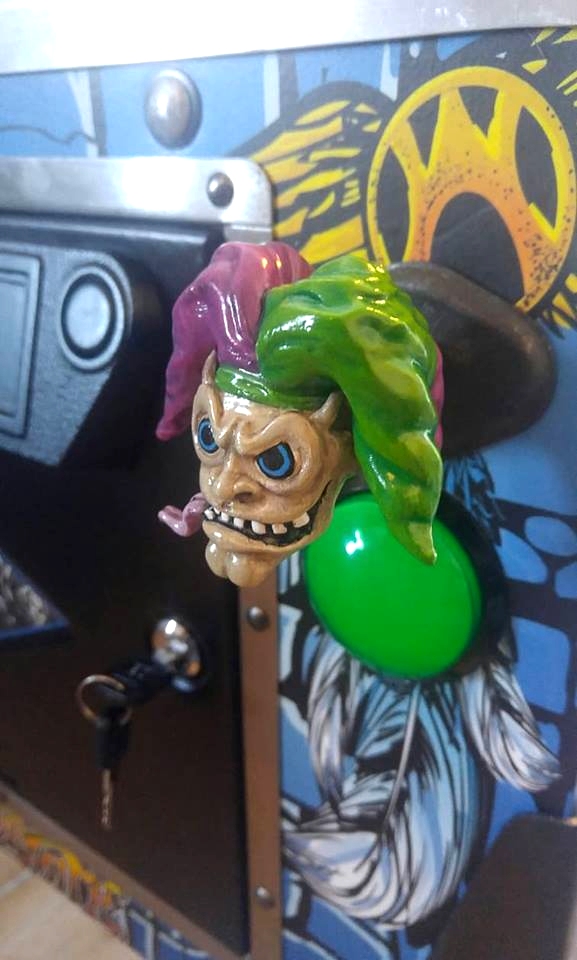

Mise à jour esthetique , LE Tire bille …

Un ouvrage et création de David Maldonado qui a fait un travail vraiment execptionel ! Une petite Oeuvre d’art qui s’intègre à souhait sur mon pincab j’en suis plus que ravi 🙂 Merci Dav !

Voilà le Pincab terminé , dans ce que etait le garaje , maintenant c’est une Game Room !

Aujourd’hui il est completement demonté pour tout refaire , ajouter le SSF et passage à un ecran Samsung serie 7 40″ 4K
